動物園公交樞紐報告廳拔柱子及相關結構改造為動物園公交樞紐站整體裝修改造工程的一部分。

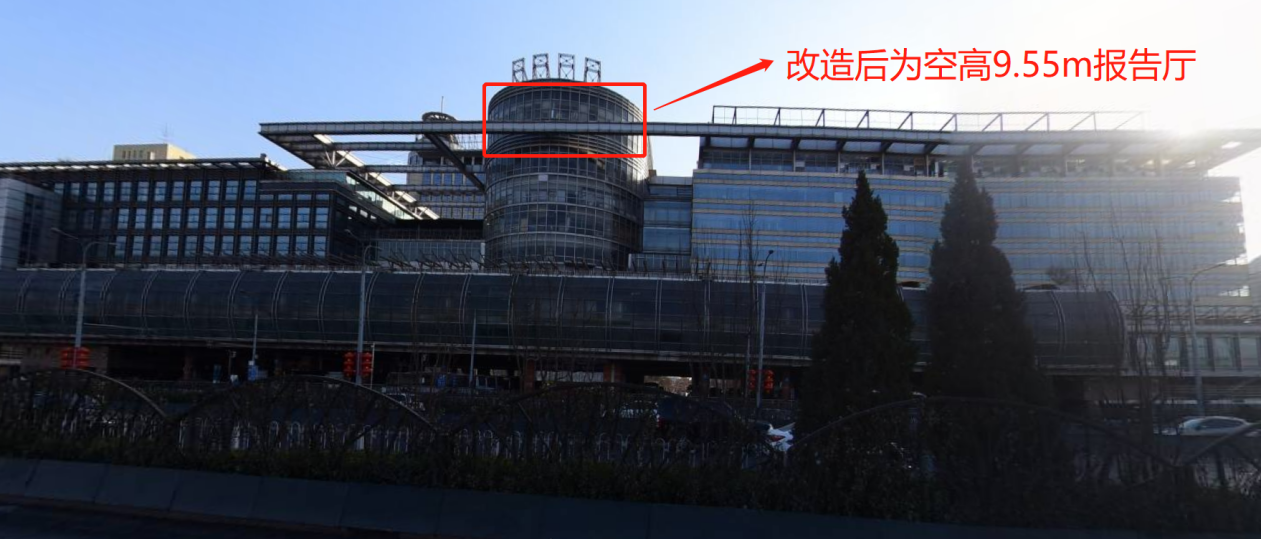

具體范圍為九層10~12軸與D~H軸相交處，此區域改造后為9.55m的大跨度圓弧報告廳。

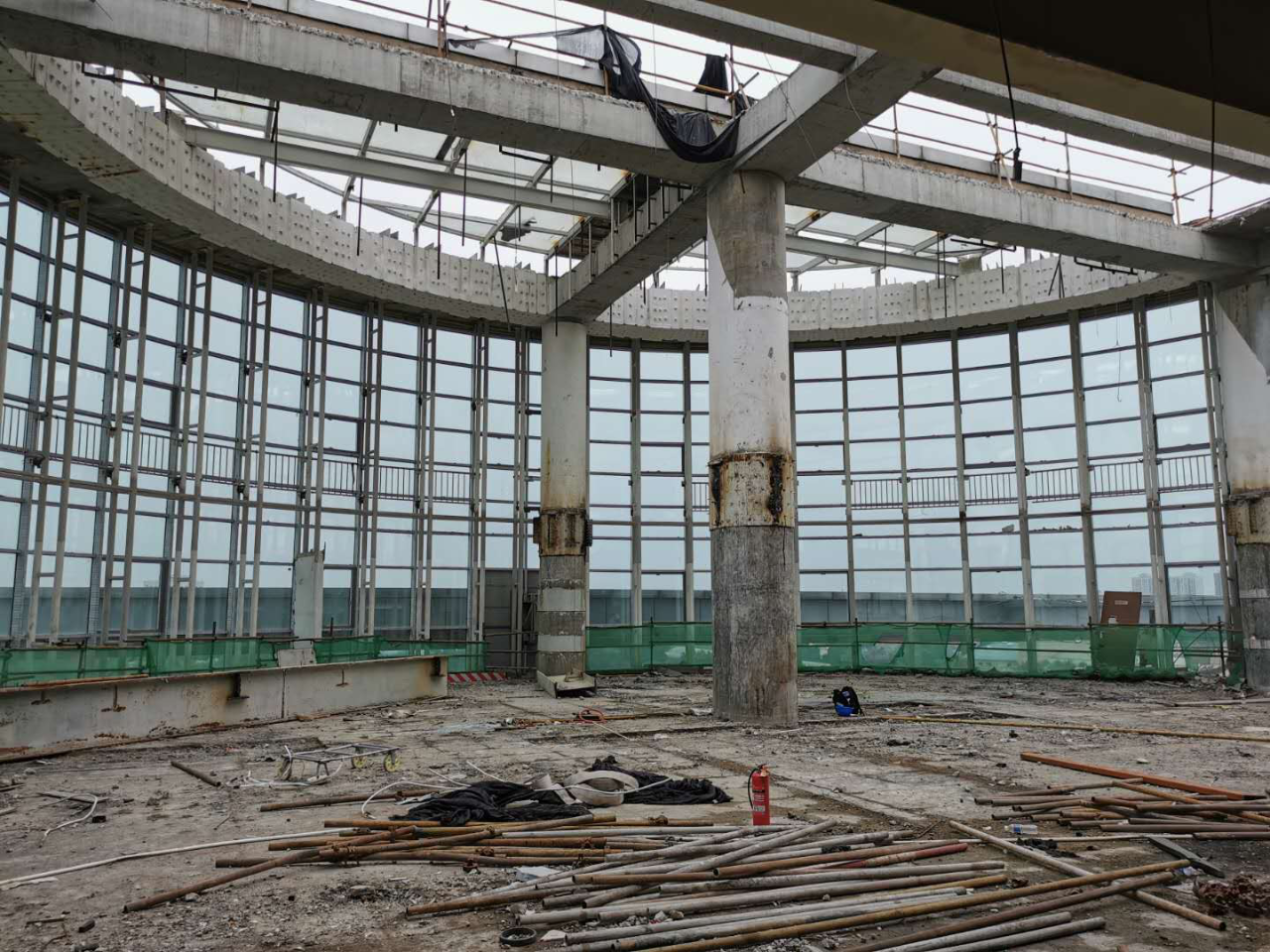

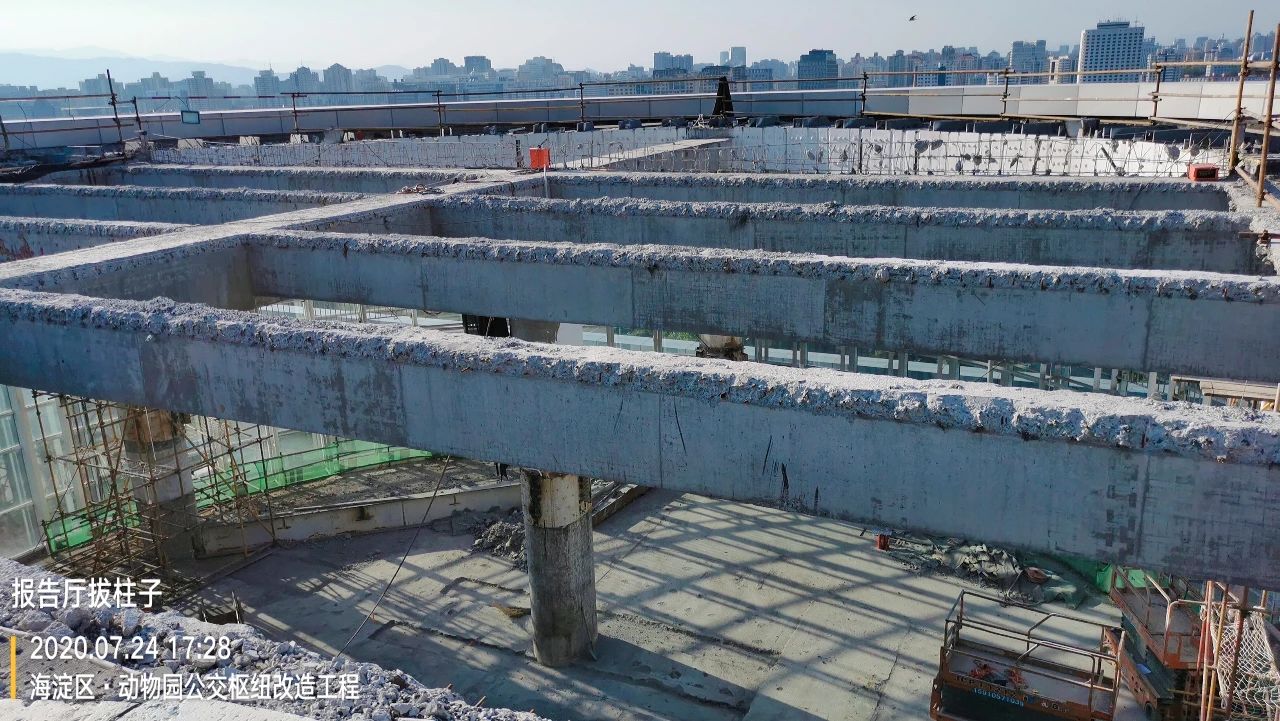

（施工改造前）



為了不影響整體效果，根據設計圖紙要求，需將九層至屋面板（37.95m～46.65m標高段）11/F軸處一段獨立柱切除，切除的獨立柱為鋼骨混凝土橢圓形柱，截面尺寸為1500×1100mm，切除長度8.7m，切除柱后屋面梁的跨度由12m變?yōu)?4m；另外部分結構樓板要拆除，在屋頂部位與此獨立柱連接的四道主梁需進行包鋼加固設計。

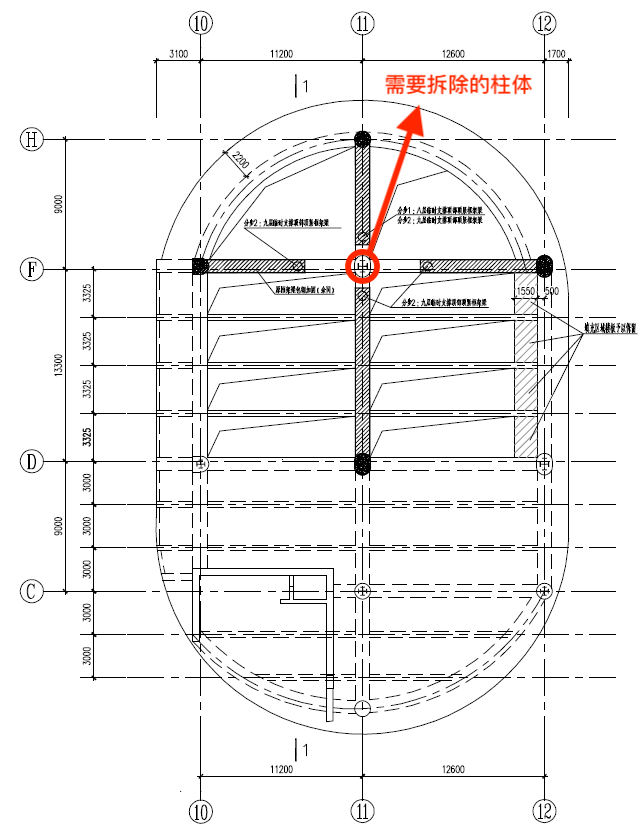

（拆除獨立柱的平面圖）



該工程改造主要目的是為報告廳營造大空間使用功能，為實現大空間功能有兩種解決方案：



其一可以直接拆除第九層原有框架梁柱結構，重新布置鋼框架方案，由于需要拆除九層以上所有砼框架梁柱，施工期間還需對原混凝土柱采取臨時支撐措施，并損壞已經安裝好的外墻玻璃幕墻，這個方案相對施工周期較長，成本較高；



其二就是本方案，拆除第九層11軸XF軸處的型鋼砼柱，加固與此柱連接的十字形砼框架梁，本方案對原結構改動較小，改造時間短、費用低等優點，但其技術要求高，安全措施必須嚴密。



經過認真分析研究，最終敲定采用方案二加固設計方案。

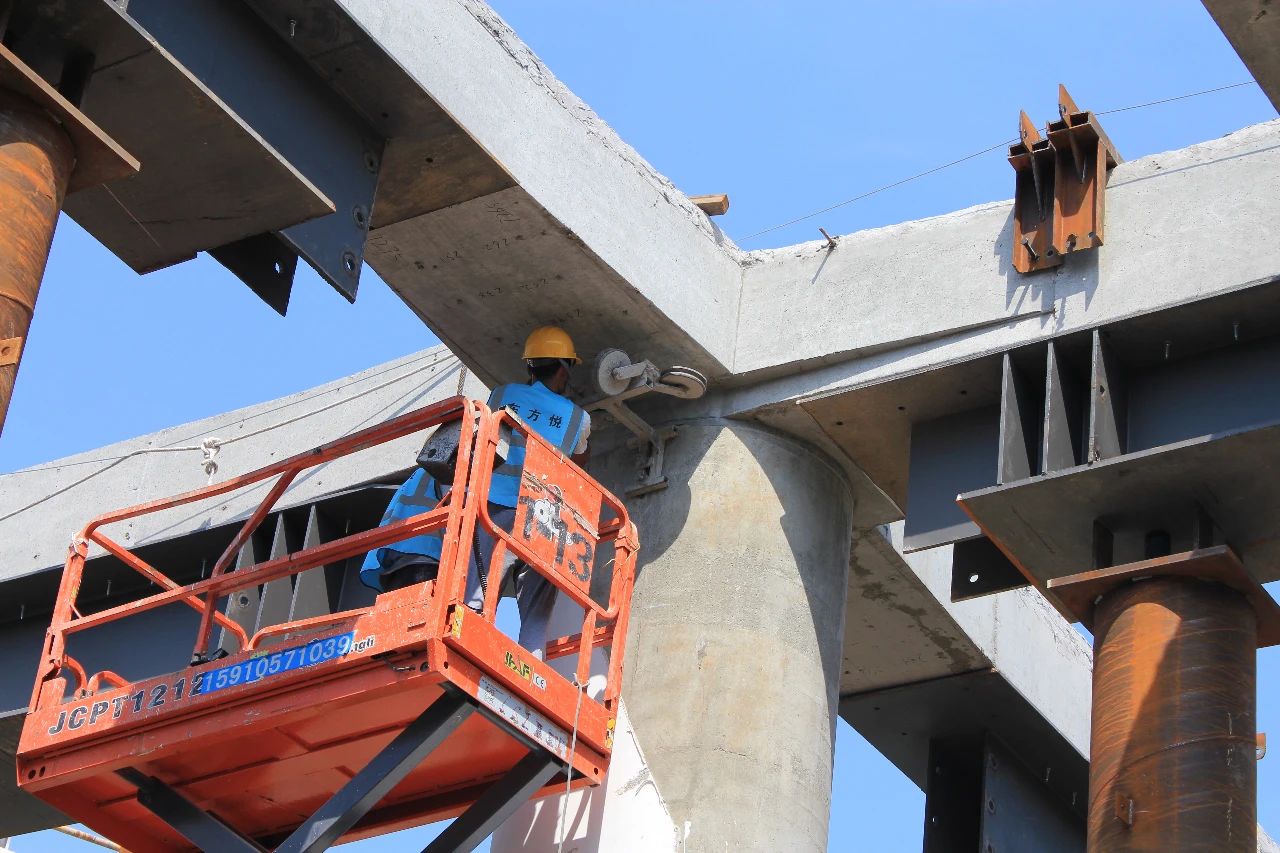

（鋼構表面打磨）



（焊口打磨平整光滑）

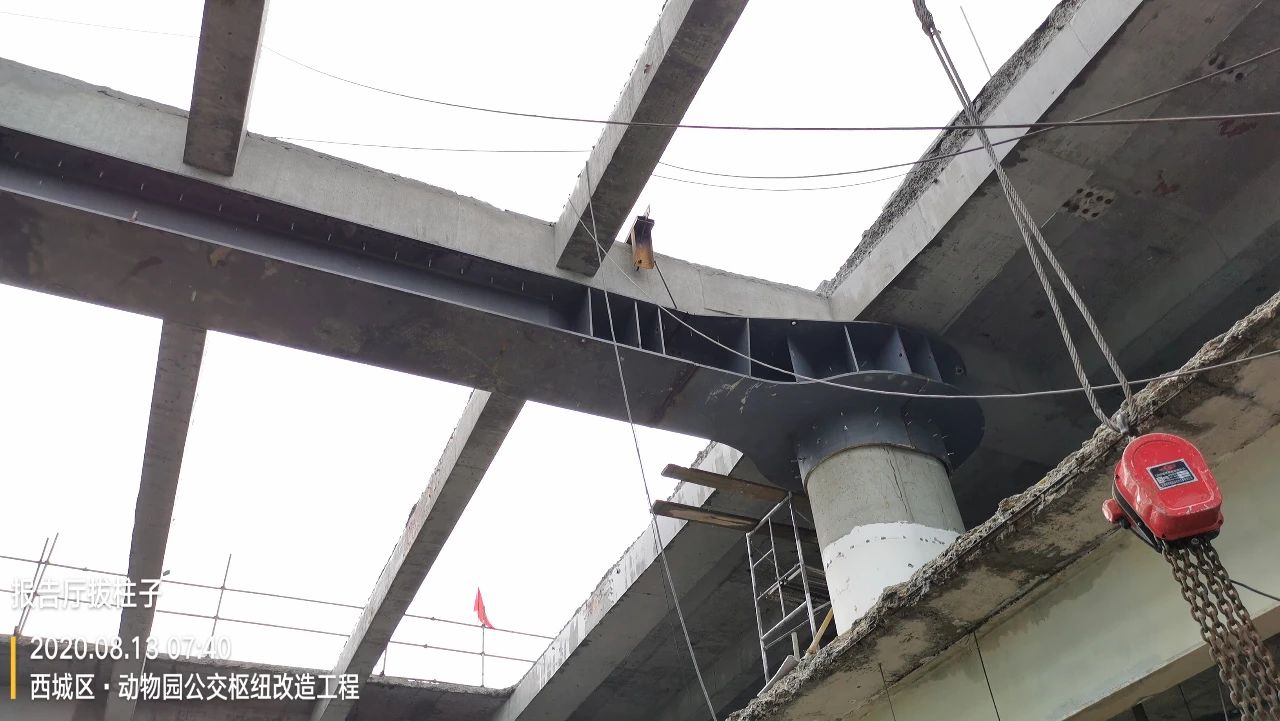

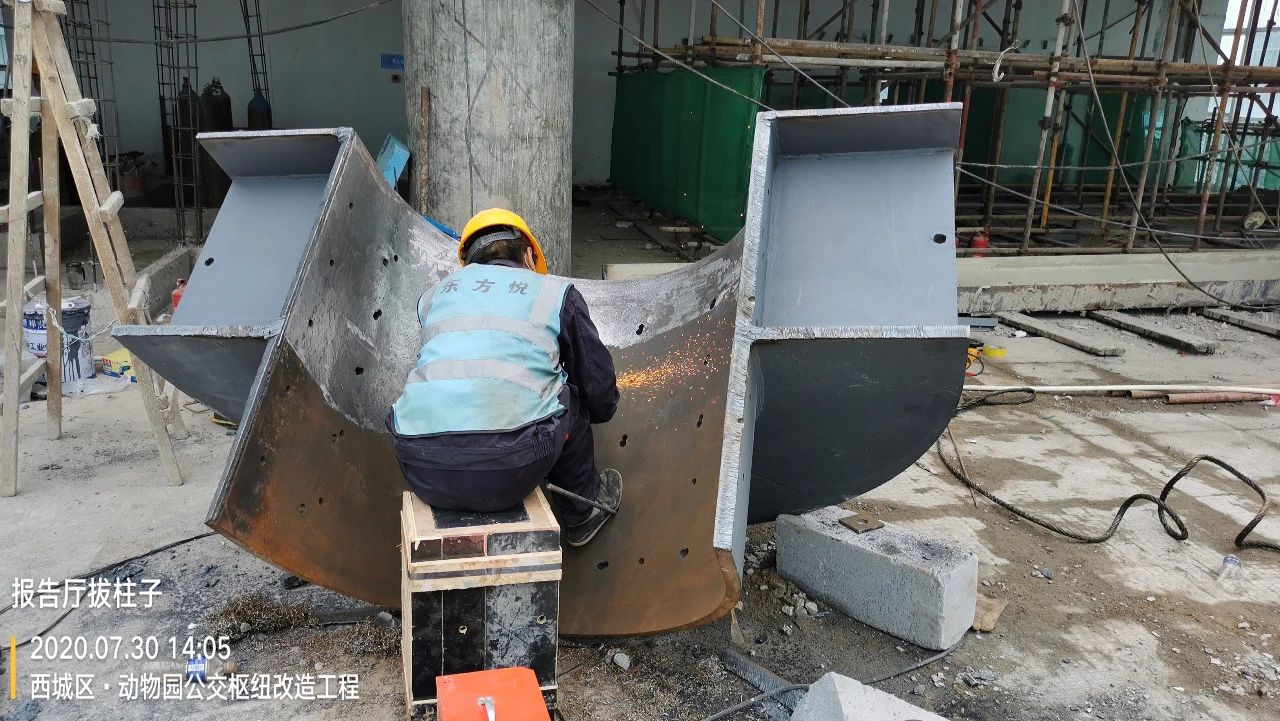

（柱包箍）

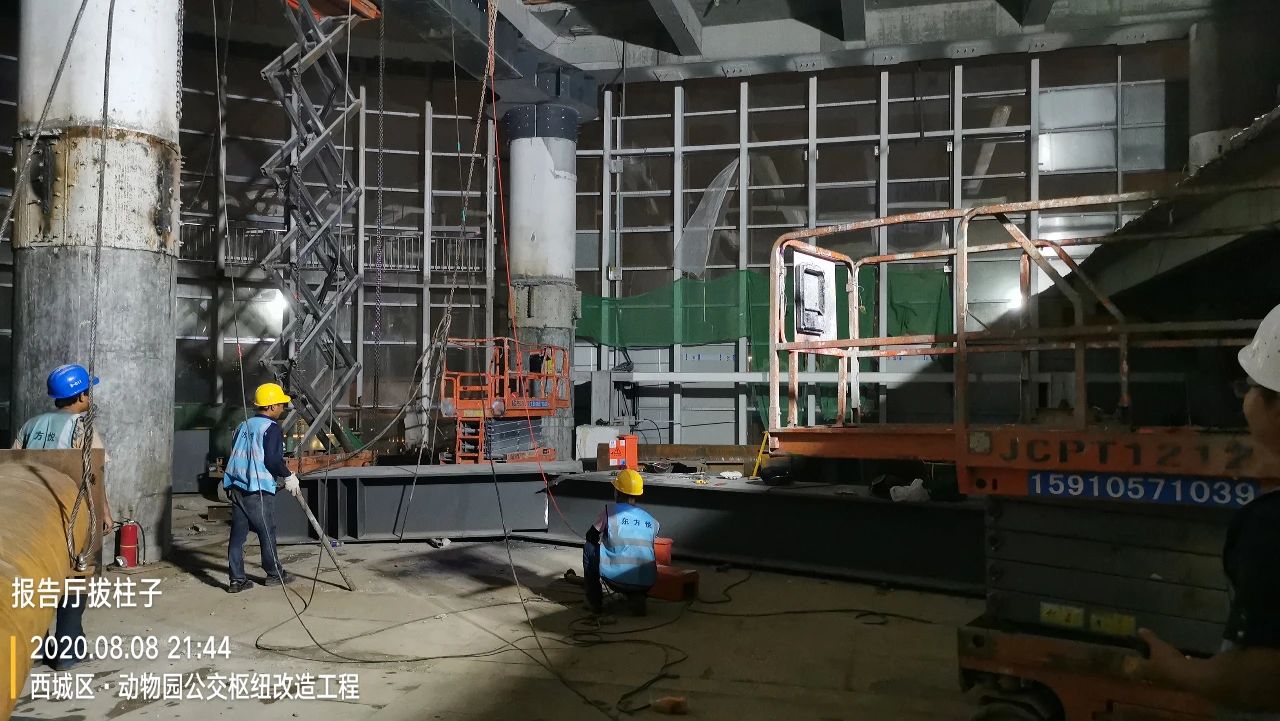

（鋼構吊裝）



（植入化學錨栓）

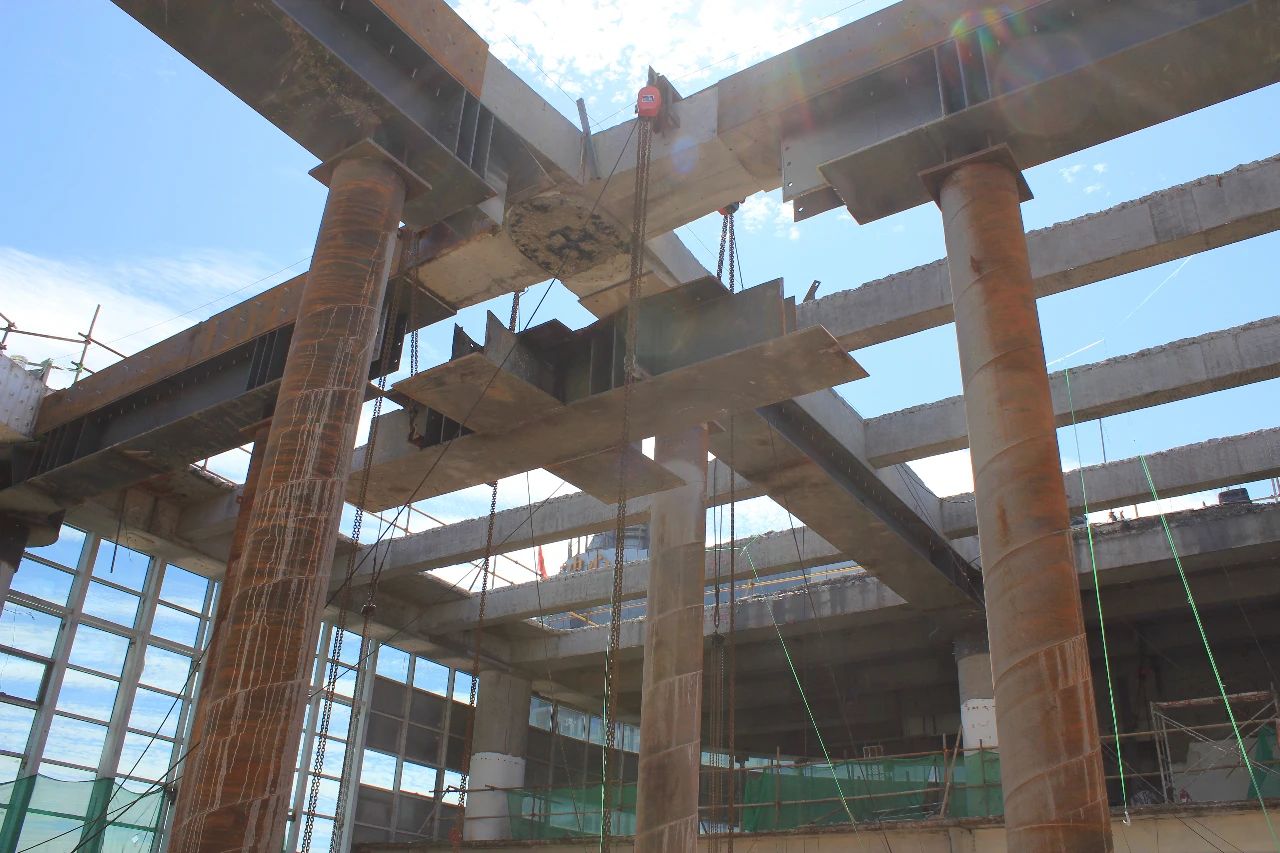

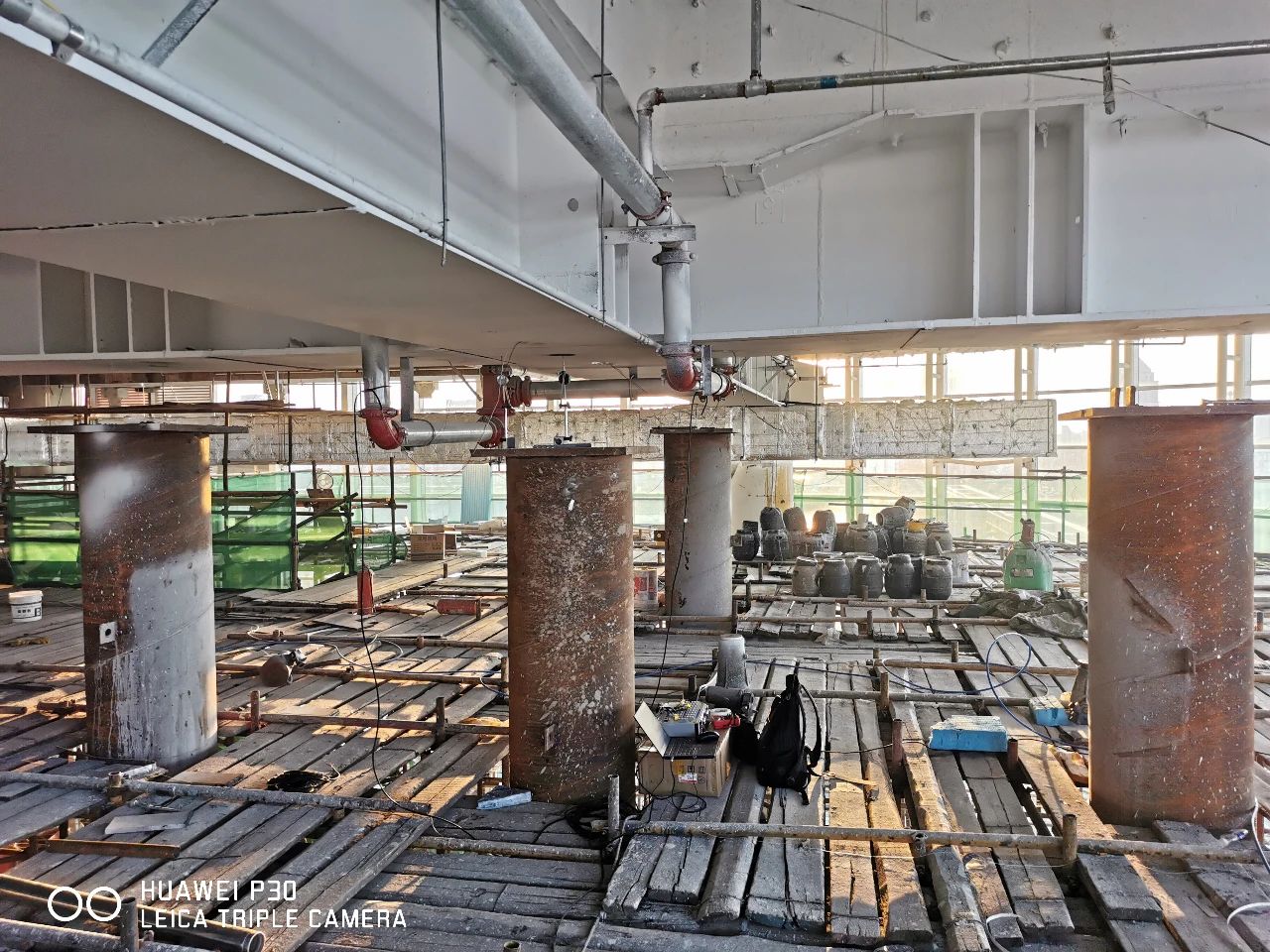

（增加4個臨時支撐柱）



在拆除柱子之前，設計要求設置5個609鋼管臨時支撐，其中九層布置4個，八層1個。為安全起見，施工方案在八層的相同位置又增加了3個支撐，這樣，在拆除柱子后組合梁還沒有形成整體前，結構自重及施工荷載由九層框架梁承受變?yōu)橛砂藢蛹熬艑涌蚣芰汗餐惺?，提高了施工期間的安全度。

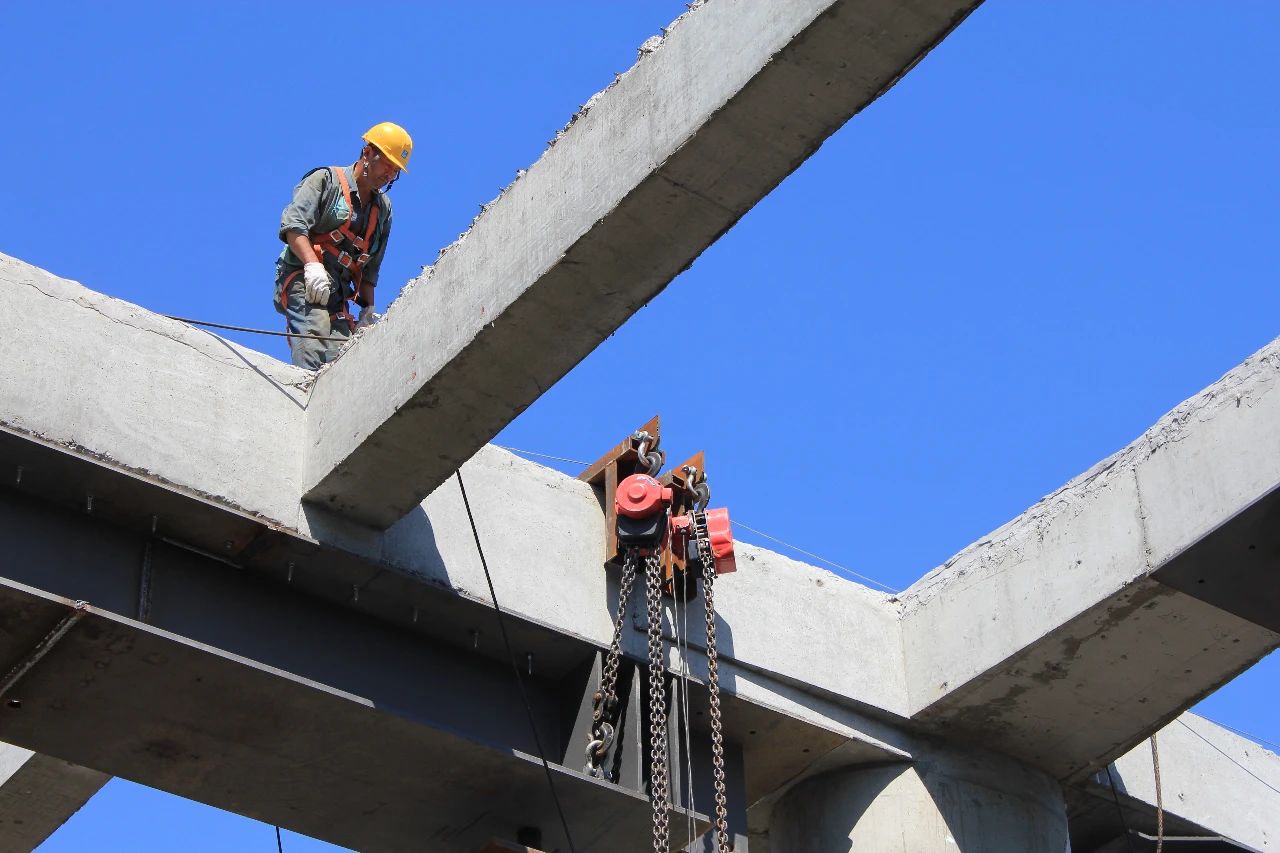

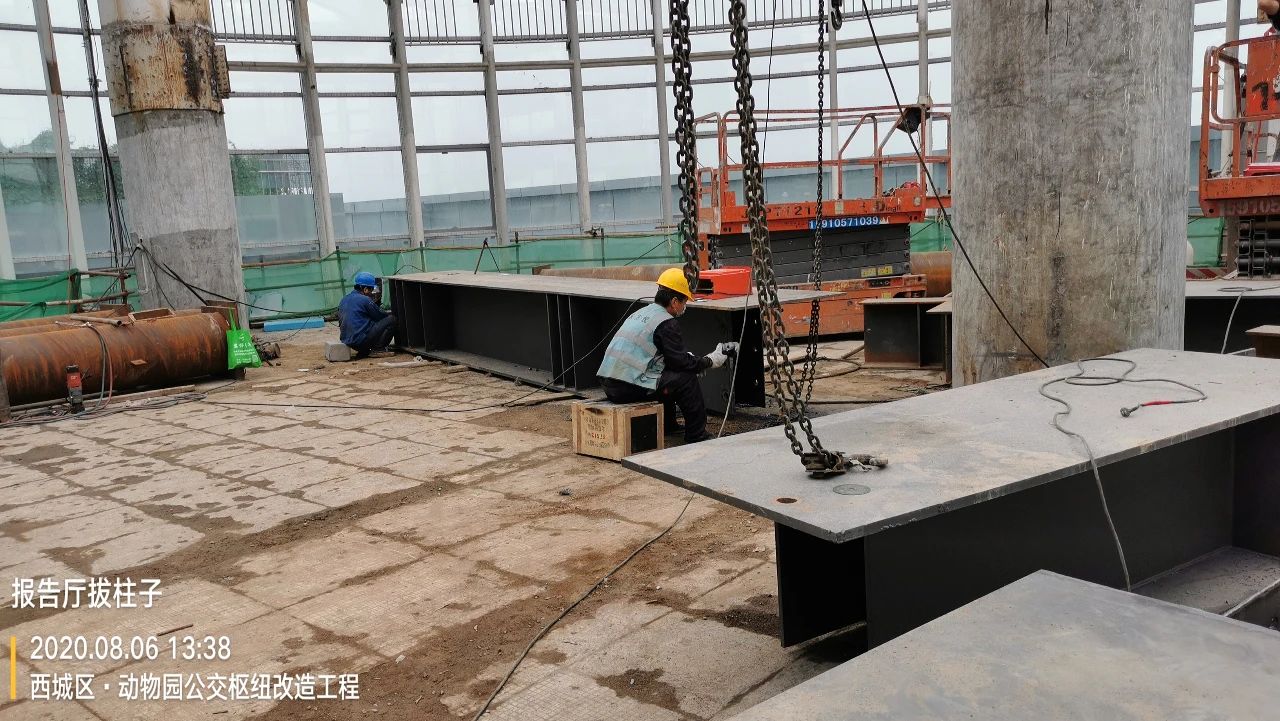

（鋼構件吊裝）



本工程建筑高度為47.5m，工程形象進度是建筑外圍的玻璃幕墻已經施工完成。受建筑場地及建筑外立面的限制，最大汽車吊的噸位必須控制在220噸以下，吊裝半徑不得大于45m。據此，單個鋼構件的重量必須控制在5噸以內，經與設計協商，將部分鋼梁的加工長度進行了調整，最大起重噸位不大于4.85噸。吊裝全部安排在晚上進行，根據施工進度及施工作業場地情況分批次吊裝。



按照施工方案，將直段鋼梁安裝好，并做好鋼管支撐后，即可拆除柱子。



（切割定位）



（繩鋸切割）



為保證原結構安全，均采取靜力拆除方法，采用的是繩鋸切割。該柱為鋼骨混凝土柱，繩鋸切除混凝土及鋼筋沒有問題。

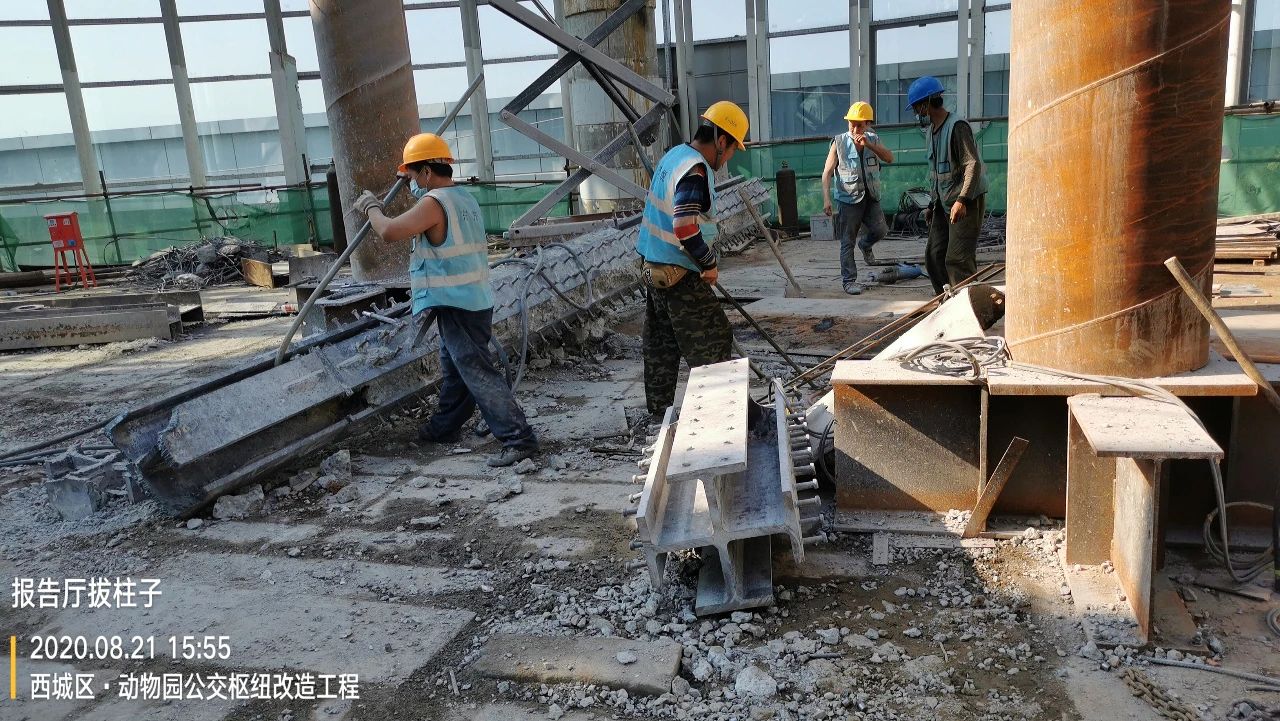

（卸下柱體內型鋼）



為工程按時完成打下堅實基礎。



（上型鋼）





原結構框架柱柱頂包鋼加固，架設部分鋼梁加固原混凝土梁與原結構梁植筋連接、鋼梁與包鋼的柱進行先進行腹板通錨栓及連接板鉸接連接。







（增加中間1個臨時支撐柱）



待兩段型鋼梁與砼梁四面包鋼焊接工藝完成，并壓力注膠固化達到100%強度后，方可開始拆去臨時支撐。

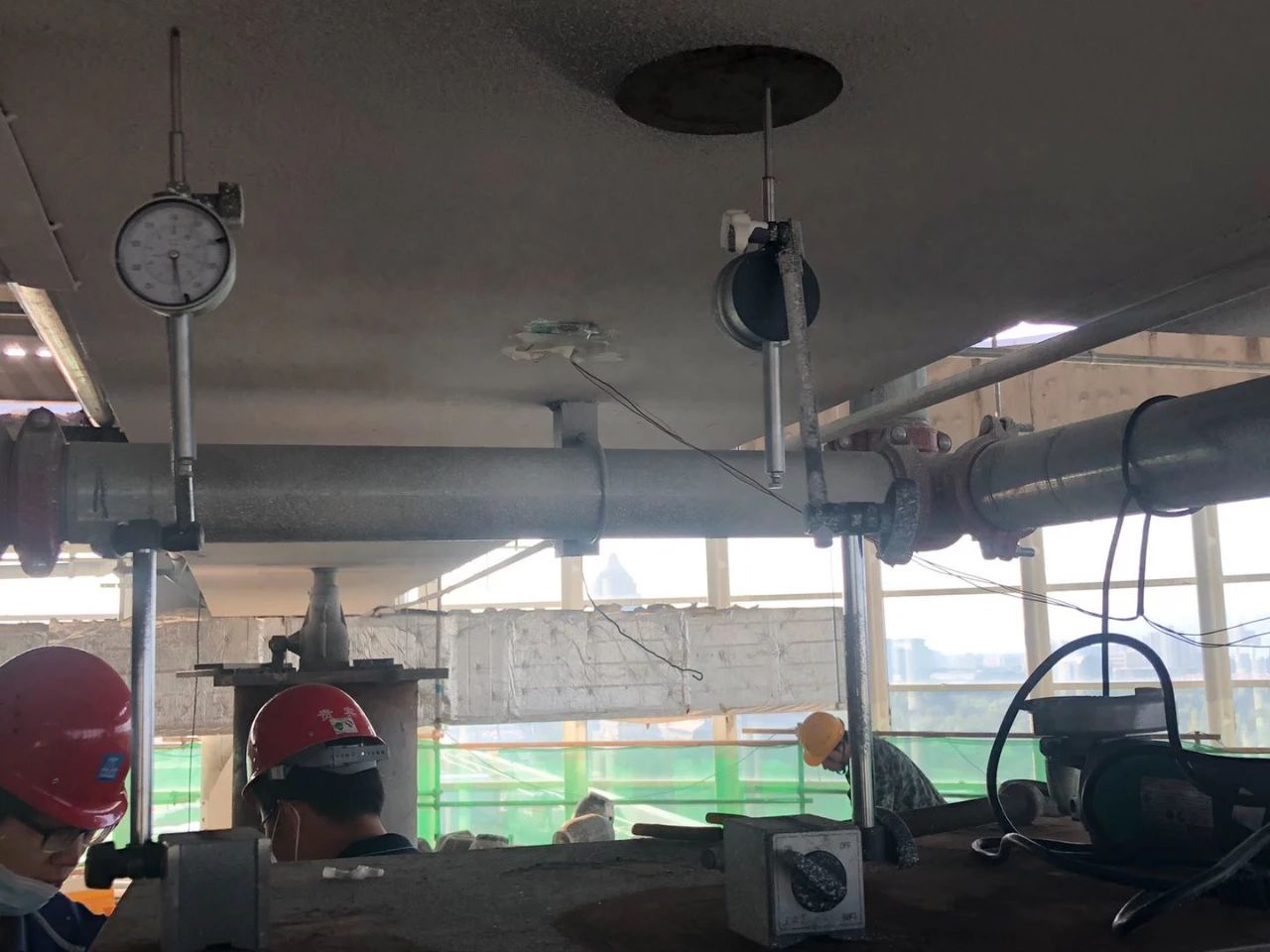

（應力測量中）



（撓力測量中）



同時卸載需要做好十字鋼-砼組合梁在支撐位置處撓度位移監測，如果檢測撓度大于計算值30mm，應立即停止卸載，咨詢?cè)O(shè)計尋找原因并處理。
