簡介
筋膜槍也稱深層肌筋膜沖擊儀，是一種軟組織康復工具，通過高頻率沖擊放松身體的軟組織，可以理解為民用版的DMS（電動深層肌肉刺激儀），在使用時振動頻率會有所變化，利用其內部無刷電機帶動“槍頭”，產生高頻的震動作用到肌肉深層，達到減少局部組織張力、緩解疼痛、促進血液循環等作用。
無刷直流電機具有噪音小、大扭矩、高轉速、高效率（運行平穩，可靠性高，穩定性好）等優點而得到廣泛應用。而其中無感控制方式所需資源對MCU提出了一定的要求。普冉PY32F003具有高主頻優勢，24MHz的主頻使其在處理速度調節環(PI)問題上得到快速響應，拍打有力且反饋響應靈敏。DMA 方式下ADC采集速度極快使其在采集無感反電勢過程中非常具有優勢，有效避免失步等情況。內置比較器可以提供快速過流保護功能，保護電路使用壽命更長。而超寬工作電壓及較強的抗干擾能力給到用戶更穩定的體驗。配合電池專用電路支持短路過壓過流保護，使電池管理方面更加高效和安全。
本方案可提供完整原理圖及代碼代碼可供參考，模塊化風格，使用簡單，支持快速修改，協助用戶縮短產品開發周期。
PY32F003筋膜槍方案框圖
PY32F003系列MCU
* Arm? Cortex?-M0+ 內核，主頻高達32MHz
* 高達64KB Flash，8KB SRAM
* 包含 1 路 12 位的 ADC，采樣速度高達 1Msps
* 4 個通用定時器、1 個針對電機控制的 PWM 高級定時器、1個低功耗定時器
* 1 個 I2C 接口、2 個 SPI 接口、2個 UART 接口
* 內置2 個比較器
* 工作電壓為 1.7V - 5.5V
* 工作溫度范圍（環境溫度）-40℃ - 85℃
* 多種省電工作模式支持低功耗應用的需求
* 提供 TSSOP20封裝
技術參數

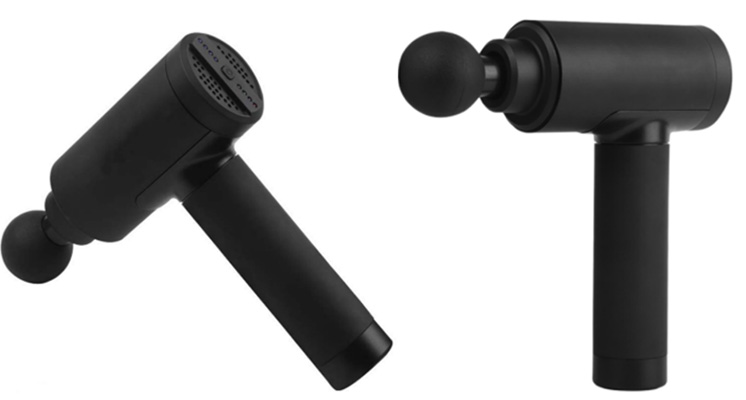

方案展示
